Hmm...Rangkaian dah jadi...
tapi gimana yaa tampilannya kalau dah siap disolder..
Penasaraan..???
Ne cara nya biar ga penasaran....

:: Software yang dibutuhkan adalah :
1. Eagle Klik untuk download
2. Eagle3D Klik untuk download
3. Povwin Klik untuk download

:: Langkah-langkah dalam Eagle :
1. Install semua software yang dibutuhkan diatas ke computer Anda.
2. Buka file board yang telah Anda buat dengan Eagle (*.brd).
3. Setelah itu klik File>Run atau langsung klik icon Run.
4. Cari dan buka File ( 3d41.ulp ).
Biasnya terdapat di C:\Program Files\eagle3d\ulp

5. Kemudian akan tampil jendela Eagle Input Parameters,
    disitu terdapat banyak setingan yang bisa anda ubah
    untuk tampilan 3D Rangkaian PCB Anda.
6. Setelah Anda Selesai menseting, klik ‘create POV-File and Exit’.
7. Setelah itu ankan muncul jendela untuk menseting komponen
    yang ada di Rangkaian PCB Anda
    seperti Warna led, Tinggi Crystal, Socket IC dan lain-lain.
8. File (*.pov) telah selesai dibuat.

:: Langkah-langkah dalam POV-Ray for Windows
1. Buka program POV-Ray for Windows.
2. Klik File>Open File . . . atau klik icon open untuk membuka file (*.pov)
    yang telah Anda buat tadi.
3. Cari dan buka File tersebut.
4. Klik Tools>Edit Master POVRAY.INI

5. Setelah itu akan muncul jendela povray.ini yang dibuka dengan notpad.
6. Pergi ke bagian paling bawah tulisan.
7. Kopikan tulisan
    Library_Path="C:\Program Files\Eagle\ulp\Eagle3D\povray"
    Library Path disini harus anda sesuaikan dengan letak folder
    povray yang Anda install ke computer Anda.
8. Kemudian Save dan Exit.
9. Klik Icon Ini
10. Klik Browse untuk mencari file QUICKRES.INI
11. Pilih ukuran gambar yang ingin ditampilkan pada section,
pilih ukuran gambar paling besar untuk kualitas gambar yang bagus

12. Klik tombol Render atau icon Run.
13. Setelah itu akan muncul jendela peringatan,
jendela peringatan ini akan muncul setiap Anda menutup program POV-RAY tersebut.
14. Klik OK
15. Tunggu sebentar sampai program POV-RAY selesai merender.

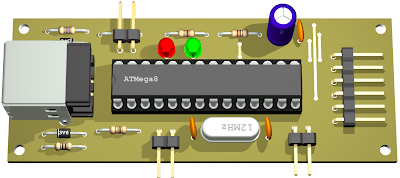

16. Gambar 3D Rangkaian PCB Anda telah selesai dibuat.

Guntur Wicaksono

Ma'af Kalau Ada kesalahan dan sesuatu yang kurang pas, atau ada yang salah dalam penulisan blog ini...Mohon Komentar dan sarannya untuk perkembangan BLOG INI, Maaf jika komentar anda tidak saya balas, kemungkinan saya sedang sibuk dengan aktivitas sehari-hari saya..Terima Kasih...:-)

10 comments

Click here for comments

Anonymous

admin

March 2, 2011 at 1:24 PM ×

gan...caranya ngliatain gambar yg dibawah pcb tuh gimana....ga bisa nih...mohon bantuannya....

March 2, 2011 at 1:29 PM ×

gan....caranya nampilin gambar yg bagian bawah pcb tuh gimana????gabisa nih....pngen bisa...beri tau donk caranya kok bisa gtu....mohon bantuan nya bro....

March 6, 2011 at 6:46 PM ×

Hhm...caranya..waktu kita mo bikin file POV, di jendela Input parameter kan ada pilihan Rotation angle board X,y,z di tab board, nah rubah angka 0 pada inputan koordinat X..

bisa juga di rubah kodenya di POV-Ray, cari kode seperti di bawah ini :

#local pcb_rotate_x = 180;
#local pcb_rotate_y = 0;
#local pcb_rotate_z = 0;

^^

March 6, 2011 at 6:49 PM ×

rubah angka 0 jadi 180...

July 14, 2011 at 8:45 PM ×

Halo Mas, saya mau tanya nih...
saya pakai eagle3D dan povray
tapi waktu render ada beberapa komponen yang tidak muncul
Gimana ya caranya...
thx...

August 13, 2011 at 1:00 AM ×

Hmm..
memang ada sedikit kekurangan mas...library nya eagle 3D kurang lengkap.. biasanya juga gara2 ketidak sesuaian nama library di eagle3d sama nama komponen di eaglenya itu sendiri...
jadi pas dirender..komponennya tidak ada...
