Bootloader Arduino Bermasalah

siipp ngeposting lagi..mumpung da waktu luang..

saat mengupload program arduino ke boardnya pernahkah kalian melihat peringatan seperti dibawah ini

avrdude : stk500_getsync(): not in sync, resp=0x00

avrdude : stk500_disable(): protocol error, excet=0x14 resp=0x51

Peringatan tersebut mucul karena ada masalah dengan bootloader IC 328 pada board arduinonya jadi yang harus kita lakukan isi ulang / mengupload ulang / mendownload ulang program bootloader Arduino tersebut dengan bantuan USBAsp. ada beberapa cara, yang pertama mencabut IC 328 yang ada pada Board arduino dumilanove kemudian memasang nya pada minimum sistem atmega8/328. kemudian mendownload ulang bootloadernya dengan software khazama atau avrdude atau pun bisa langsung dari software arduinonya sendiri, tentunya dengan setingan2 yang memungkinkan arduino dapat mengupload program dengan mengunakan USBAsp.

USBASp selain berfungsi sebagai downloader juga dapat berfungsi sebagai minimum sistem. dengan cara memasang jumper, dan menghubungkan koneksi kabel sesuai dengan gambar dibawah ini maka USBasp ini memiliki 2 fungsi.

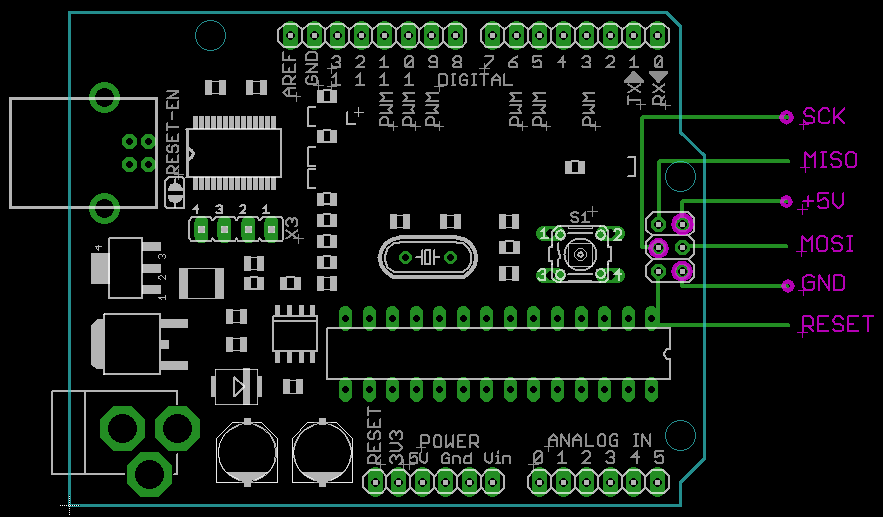

Kemudian cara yang kedua adalah menghubungkan pin dari USBAsp sesuai dengan pin yang ada pada board arduino, seperti pada gambar dibawah ini. cara ini digunakan untuk board arduino yang langsung terpasang di PCB nya tanpa mnggunakan Socket IC, contohnya Arduino Mega1280/2560.

Program bootloader nya biasanya ada di folder "arduino-0022\hardware\arduino\bootloaders"
Sekian, terima kasih...Semoga bermanfaat...
Jangan lupa Sahur besok yaa, puasa-puasa...

Baca juga :

http://gunture.blogspot.com/2011/08/rangkaian-downloader-avr-usbasp.html
http://gunture.blogspot.com/2011/10/installasi-driver-usbasp.html
http://gunture.blogspot.com/2011/08/arduino-tanpa-booloader-pakai-usbasp.html

wkwkwkwk...
:D
